Q944F/PPL/H電動三通球閥
 |
| Q944F/PPL/H電動三通球閥 |
一、電動三通球閥 産品概述
上海禹滬公司的Q944F/PPL/H電動三通球閥是由角行程系列智能式執行機構和三通球閥組成，是一種旋轉類切斷、調節閥門，電動三通球閥具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。電動三通調節球閥廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。兩閥座密封電動三通球閥具有結構緊湊、外型美觀、密封性能好。電動三通球閥能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。四閥座密封三通球閥具有造型美觀、結構緊湊合理。電動三通球閥不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
二、電動三通球閥 主要技術參數及性能
| 公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 允許壓差(MPa) |
≤公稱壓力 |
| 動作範圍 |
0～90° |
| 閥體形式 |
二段分體式鑄造閥體 |
| 閥蓋形式 |
整體式 |
| 壓蓋型式 |
螺栓壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
| 連接方式 |
法蘭式、螺紋式(适用于1/2"～2") |
| 閥芯形式 |
三通球型閥芯 |
| 流量特性 |
近似快開特性 |
| 洩露量Q |
軟密封：零洩露；金屬密封：按GB/T4213-92，小于額定KV0.01% |
| 基本誤差 |
±1% |
| 回差 |
±1% |
| 死區 |
≤1% |
| 配置執行器型号 |
YH、YHQ、PSQ、3410R電動執行機構 |
| 控制方式 |
開關到位燈(開關兩位控制)、無源觸點信号、1/5K電位計、智能調節(4～20mA模拟量信号控制) |
三、電動三通球閥 執行器技術參數
| 電源電壓 |
AC220/380V，50/60Hz |
| 輸出力矩 |
50N·M～2000N·M |
| 動作範圍 |
0～90° 0～360° |
| 動作時間 |
15秒/30秒/60秒 |
| 保護裝置 |
過熱保護 |
| 環境溫度 |
-30°～60° |
| 手動操作 |
同附帶手柄操作 |
| 限位 |
電氣、機械二重限位 |
| 防護等級 |
相當于IP-65 |
| 防爆等級 |
ExdII BT4；特殊要求可定制ExdII BT6 |
| 位置測量 |
可選裝開關或電位計 |
| 驅動電機 |
8W/E |
| 進線接口 |
PE1/2〞進線線鎖 |
四、電動三通球閥 主要零件材料
| 零件名稱 |
材料名稱 |
| 閥體 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
| 球體 |
2Cr13+氮化處理 |
304 |
316 |
316L |
| 閥杆 |
2Cr13 |
304 |
316 |
316L |
| 密封圈 |
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 |
| 适用介質 |
水、氣體、蒸汽、油品等 |
硝酸等腐蝕性介質 |
醋酸等腐蝕介質 |
尿素等腐蝕性介質 |
五、電動三通球閥 控制方式
電動三通球閥分L型和T型，介質流通方向見下圖。L型電動三通球閥适用于介質流向的切換，能使相互垂直的兩個通道連通：T型電動三通球閥适用于介質的分流、合流或流向 切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，電動三通球閥一般采用三個閥座結構，亦可根據用戶要求采用四閥座結構。
 |
 |

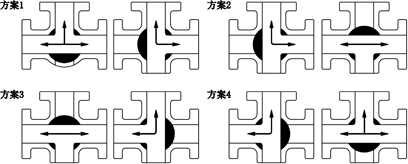

| L型電動三通球閥 流向示意圖 |
T型電動三通球閥 流向示意圖 |
六、電動三通球閥 産品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式、控制信号(4-20mA,1-5V)、作用方式(電-開式，電-關式)
盡量詳細提供以上技術參數，方便我公司銷售及技術人員爲您準确選型。如有任何疑問.您可以緻電給我們，我們一定會盡心盡力爲您提供優質的服務！
溫馨提示：如需詳細産品資料，請與本公司技術部或銷售部聯系，聯系電話021-51078175。
相關名稱：電動三通球閥,Q944電動三通調節球閥,Q945電動三通閥
